Suite Crea software release 13.2

CREATE CAD modellistica e sviluppo taglia

NUOVE FEATURES

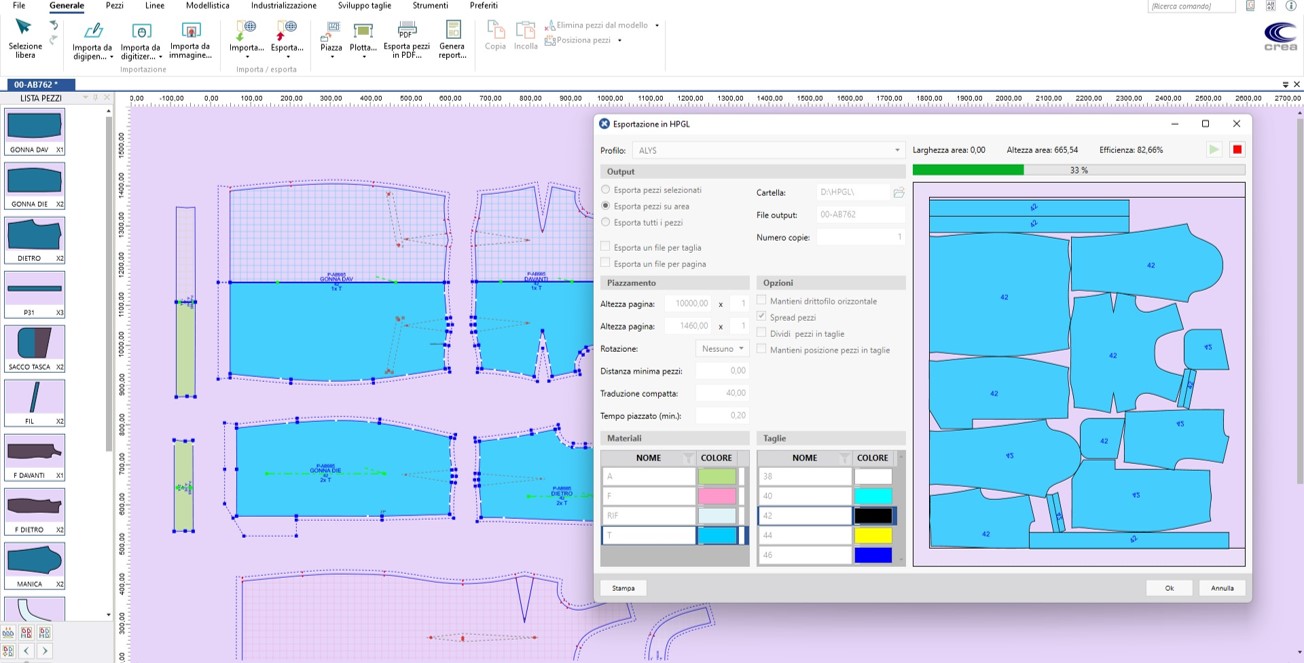

Piazzamento Automatico all’interno dell’esporta HPGL e PDF : All’interno di Create è stato aggiunto un Plug-in che permette di avere un piazzamento automatico all’interno del CAD. CLICCA QUI PER GUARDARE IL TUTORIAL

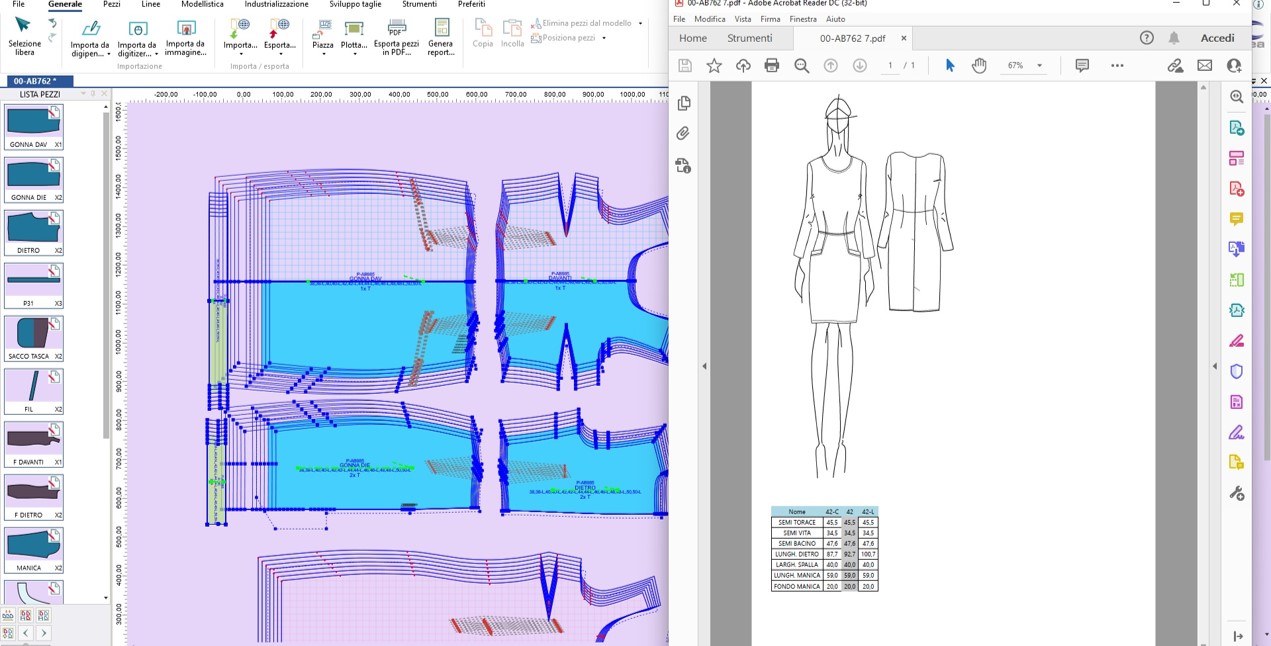

Tabella misure selezionate all’interno dei Report : All’interno della funzione Genera Report è ora possibile stampare la tabella misure scegliendo quali taglie far apparire nella tabella sviluppi. Questa funzione è molto comoda quando si ha un piano taglie con molte taglie sviluppate. CLICCA QUI PER GUARDARE IL TUTORIAL

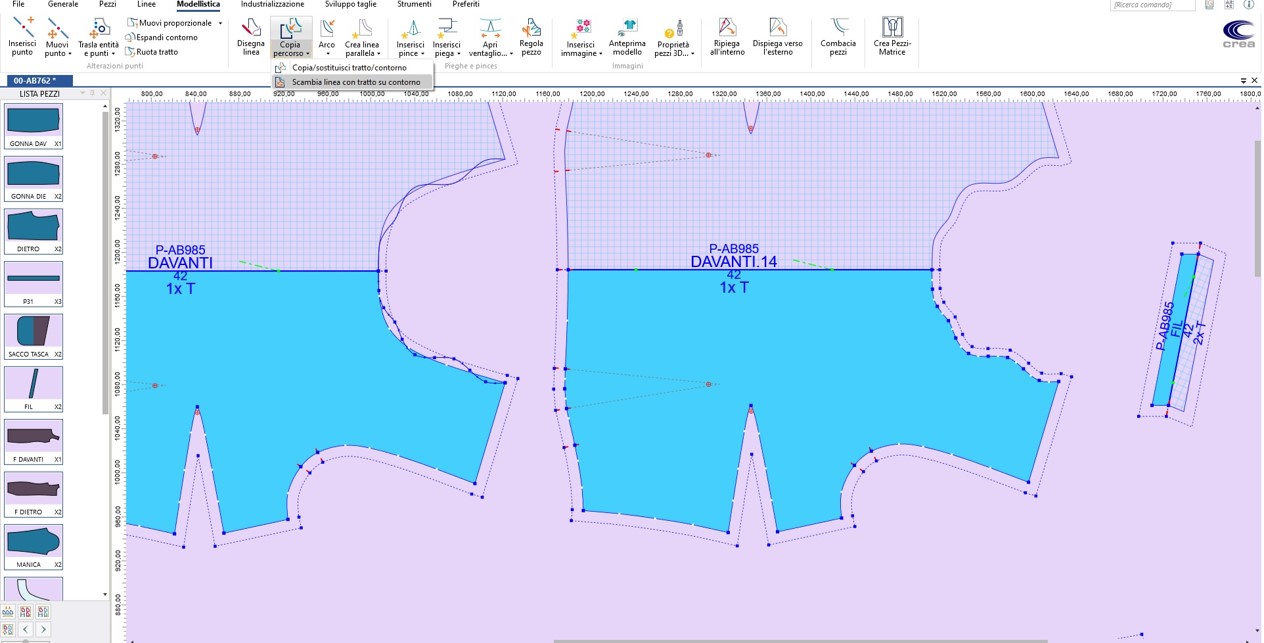

Nuovo comando – Sostituzione tratto a mano libera : Questo nuovo comando permette di sostituire un tratto, disegnato a mano libera, con il contorno del pezzo di un modello CLICCA QUI PER GUARDARE IL TUTORIAL

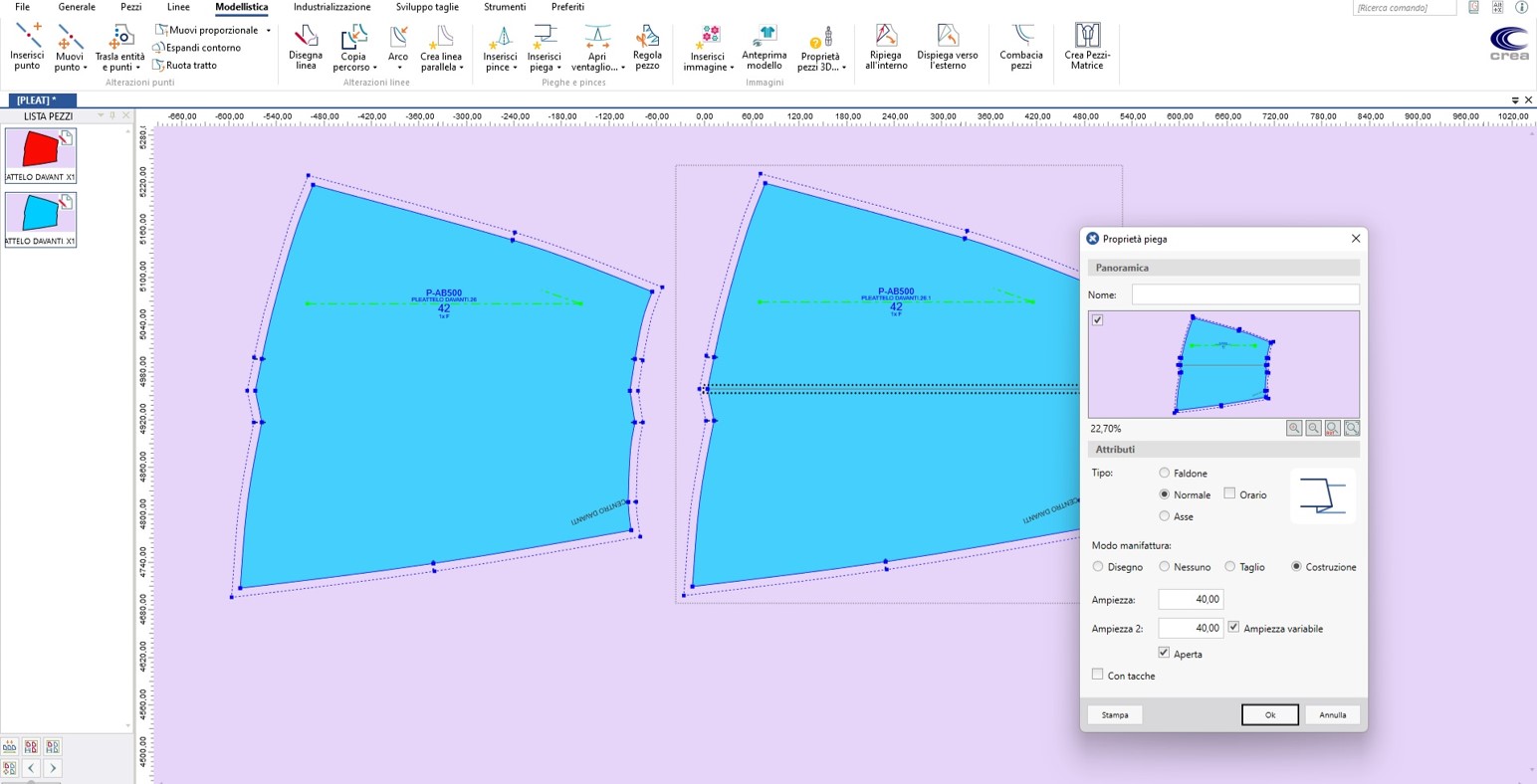

Nuovo comando – Ricostruzione entità piega nel modello : Questo nuovo comando permette di ricostruire l’entità piega da un modello importato. Questa funzione è molto utile specialmente dopo aver importato un file DXF, se ad esempio presenta delle pieghe queste possono essere trasformate in “entità pieghe”. CLICCA QUI PER GUARDARE IL TUTORIAL

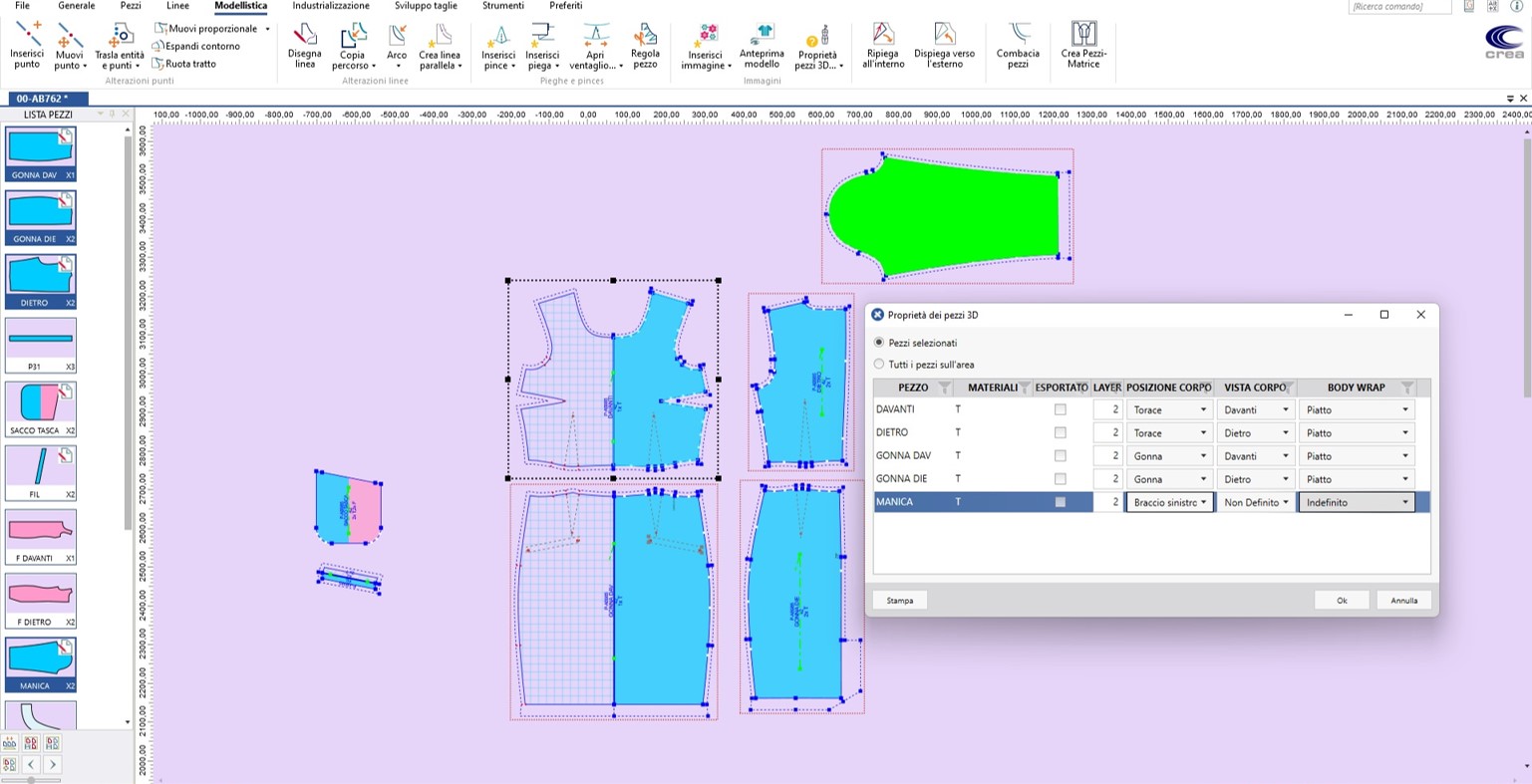

Nuovo comando – Attributi 3D : Questo nuovo comando permette di associare ai pezzi presenti nell’area lavoro attributi 3D. CLICCA QUI PER GUARDARE IL TUTORIAL

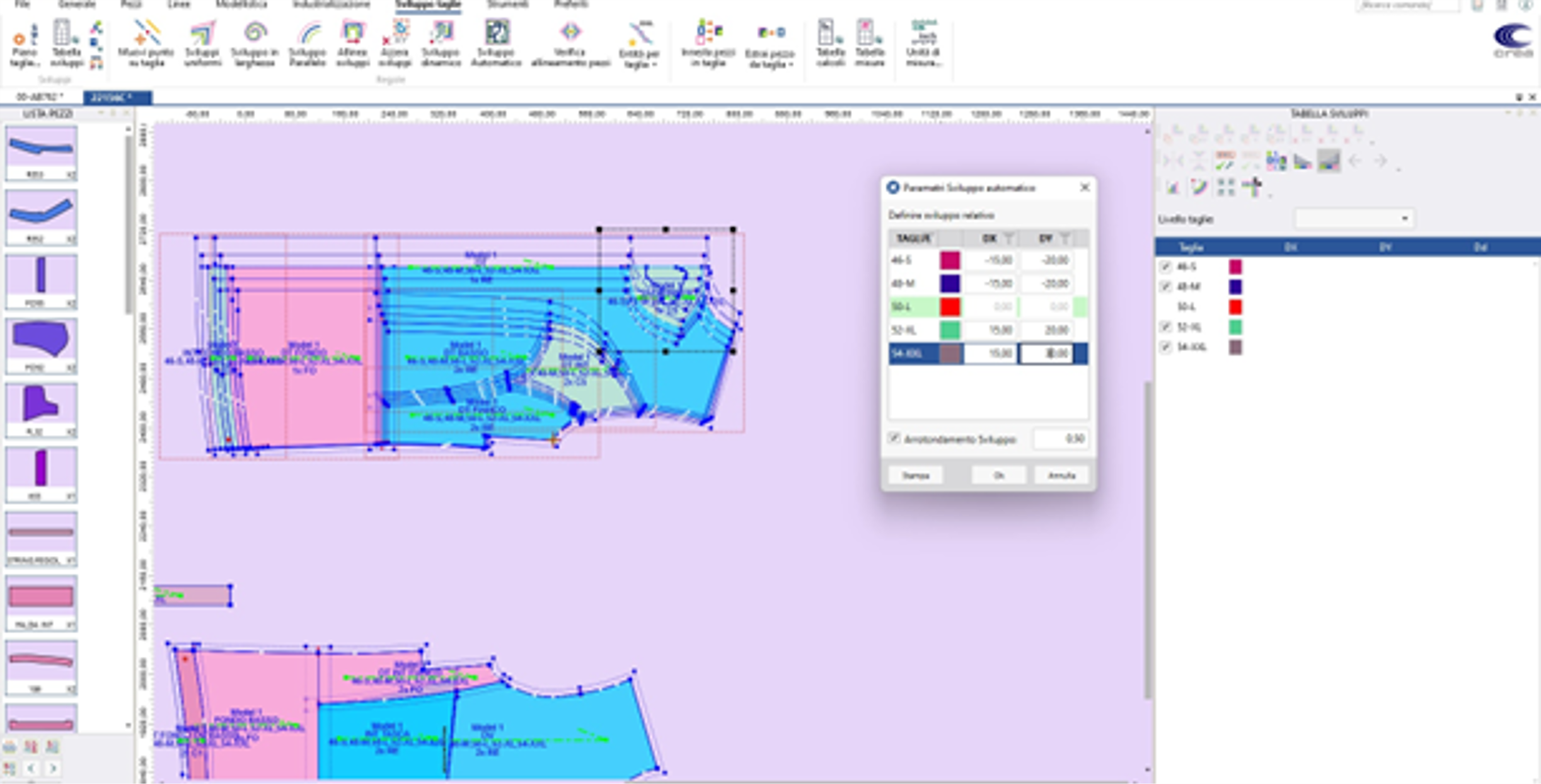

Nuovo comando – Sviluppo automatico proporzionale : Questo nuovo comando permette di applicare, su un gruppo di pezzi selezionati, uno sviluppo proporzionale. Questa funzione è utile in caso si voglia sviluppare in maniera rapida un insieme di pezzi, su questi viene calcolato uno sviluppo su tutte le taglie presenti nel piano, semplicemente selezionandoli ed applicando un valore sull’asse orizzontale e verticale del video. CLICCA QUI PER GUARDARE IL TUTORIAL

Nuovo comando – Crea pezzo matrice : Questo nuovo comando permette di selezionare più parti di un modello creando un rettangolo con all’interno disegnati i perimetri dei pezzi selezionati. Questo nuovo pezzo fungerà da Matrice di riferimento nell’eventuale modifica simultanea di più parti del modello.

Nuovo comando – Unisci pezzi : Questo comando permette di unire dei pezzi di un modello ad un altro modello, nella nuova versione è possibile scegliere se scrivere il nome del modello sorgente nella descrizione secondaria.

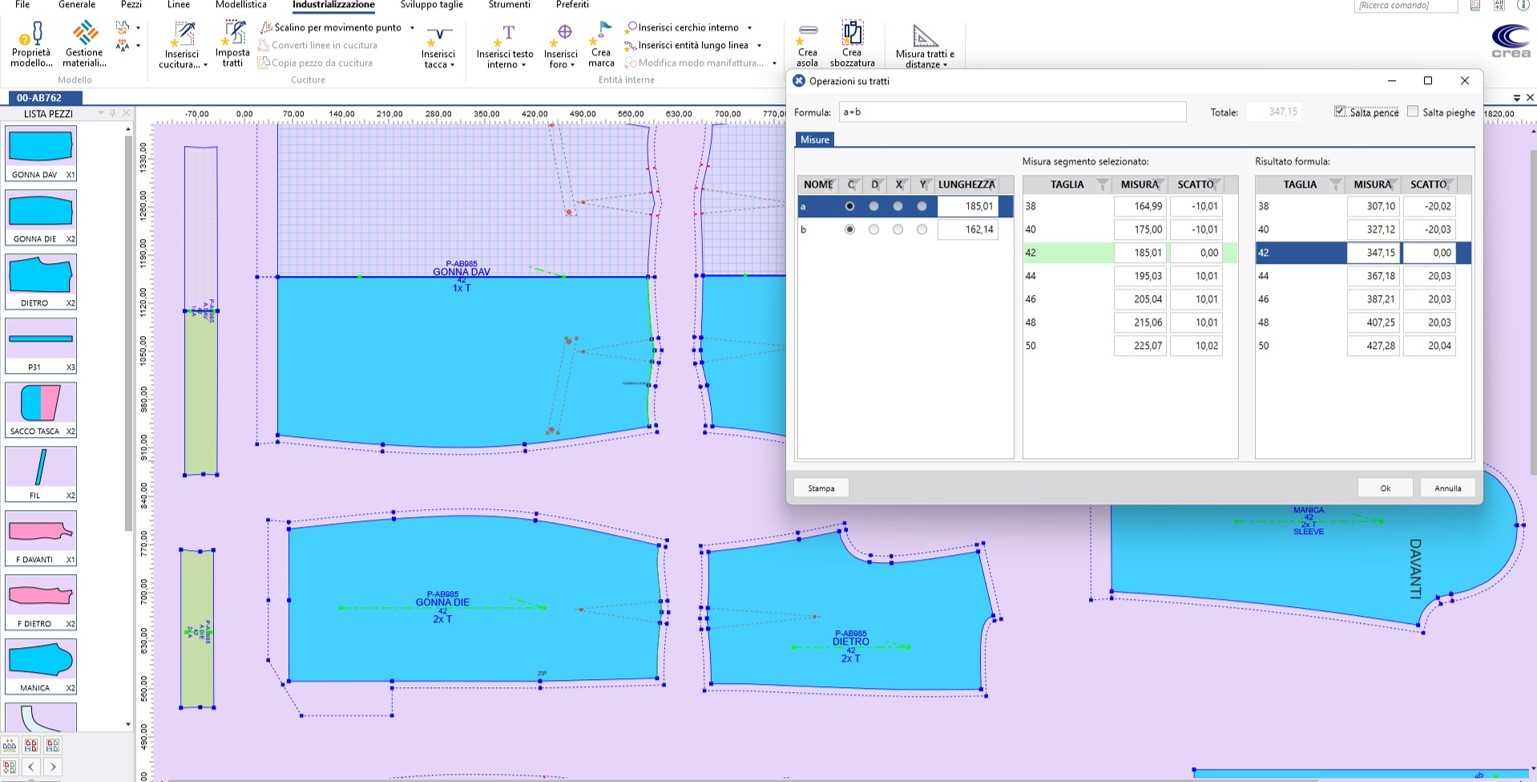

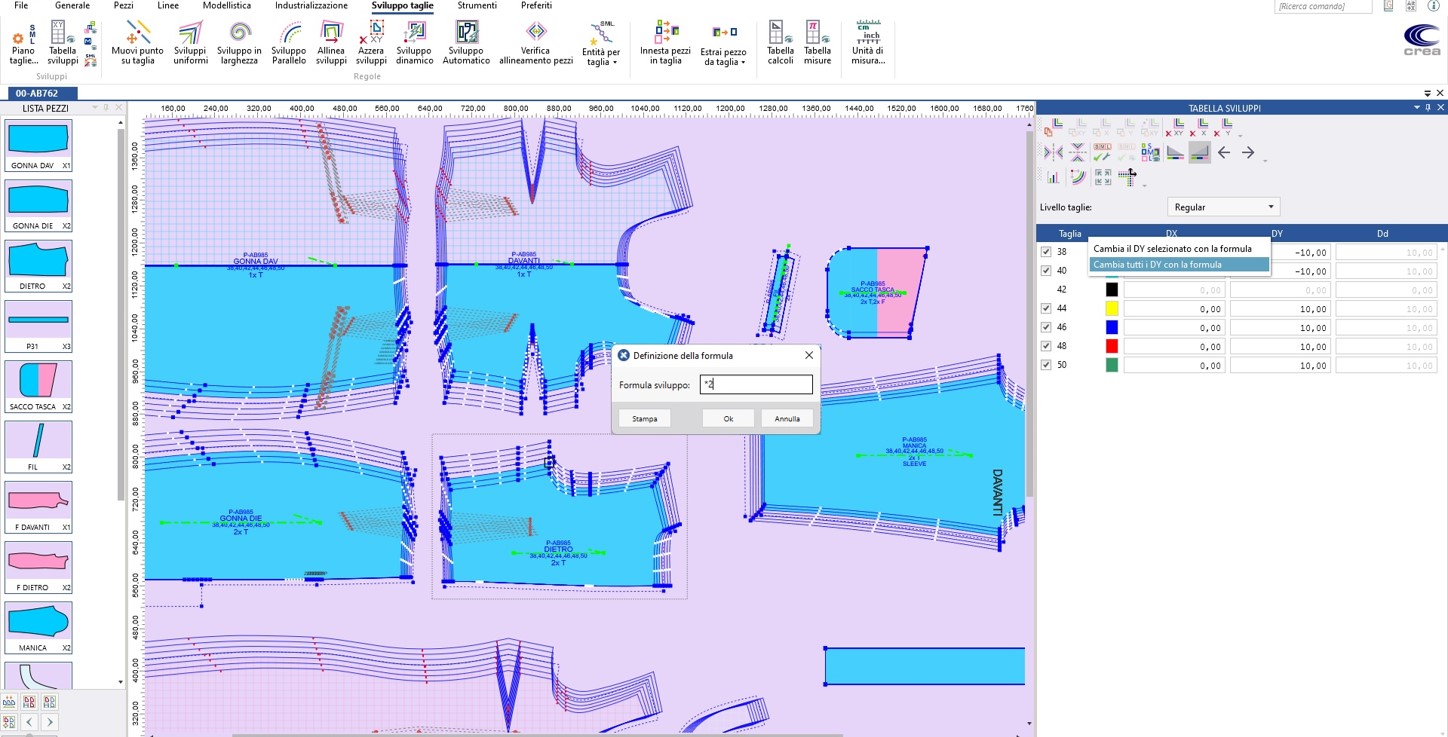

Operazioni matematiche all’interno della tabella sviluppi : Ora si ha la possibilità di fare delle operazioni matematiche (sottrazione, addizione, divisione e moltiplicazione) nella colonna della X e della Y nello sviluppo del singolo o della multi selezione del punto regola. CLICCA QUI PER GUARDARE IL TUTORIAL

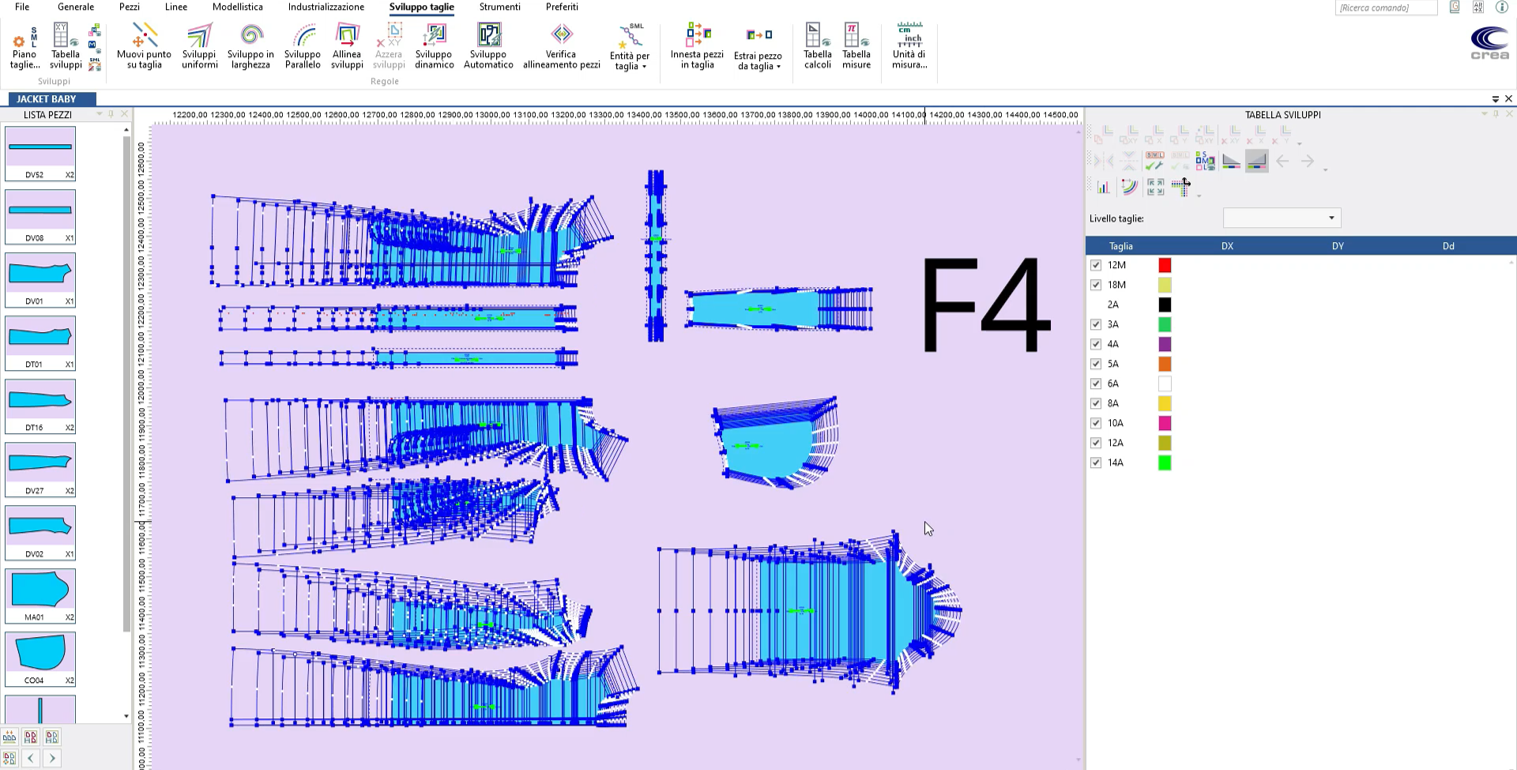

Salva visibilità taglie : Nel F4 è stata inserita la funzione Salva visibilità taglie, ora quando salviamo la visibilità solo di alcune taglie possiamo visualizzarle con il tasto F4. CLICCA QUI PER GUARDARE IL TUTORIAL

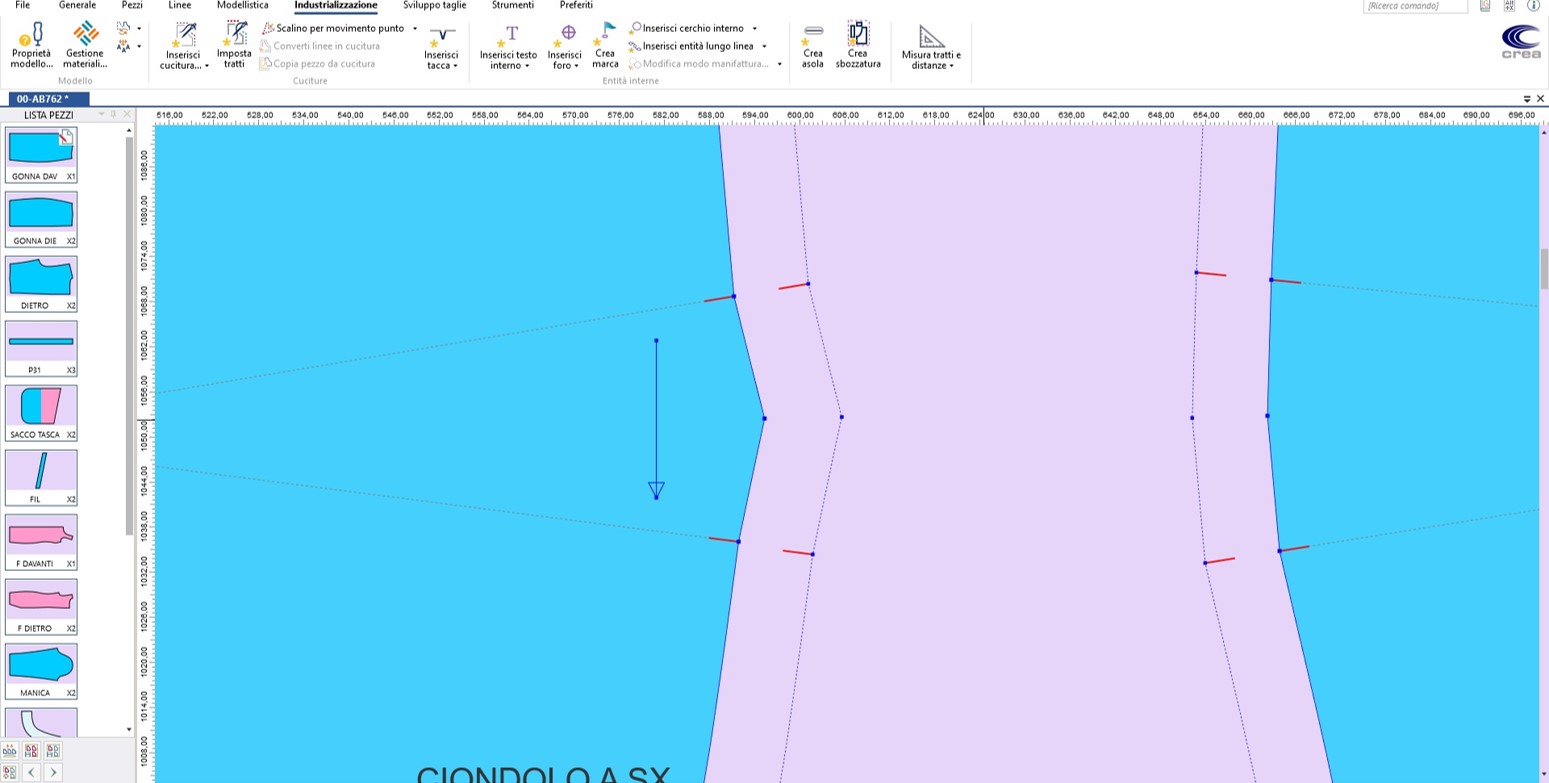

Esclusione dell’ampiezza della pence e della piega nella misurazione : Sia nella misurazione per tratti che nel comando Tabella Calcoli è ora possibile escludere l’entità di apertura sia della pence che della piega. CLICCA QUI PER GUARDARE IL TUTORIAL

Simbolo freccia più visibile : La forma del simbolo freccia è stata resa più visibile

BUG FIXING

Import di alcuni HPGL
Import file MDL v.8
- Correzione importazione cerchio
- Correzione sviluppo
- Correzione di alcune cuciture
- Errore parsing
Import Investronica : piano taglia multipli
Import Gerber : sviluppo sottotaglie
Import Audaces : correzione sviluppo
Import FK : correzione sviluppo fori
Cambio del punto origine di taglio

.

CLICHE’ sistemi per il piazzamento

BUG FIXING

Risolto bug tale per cui le tacche non venivano esportate se il calo era negativo
Risolto bug circa alcune traduzioni in Spagnolo
Risolto bug circa alcune traduzione in Turco
Esportazione Punti di aggancio quadro nell’HPGL

.

GATEWAY sistema per la gestione delle code di lavoro

NUOVE FEATURES

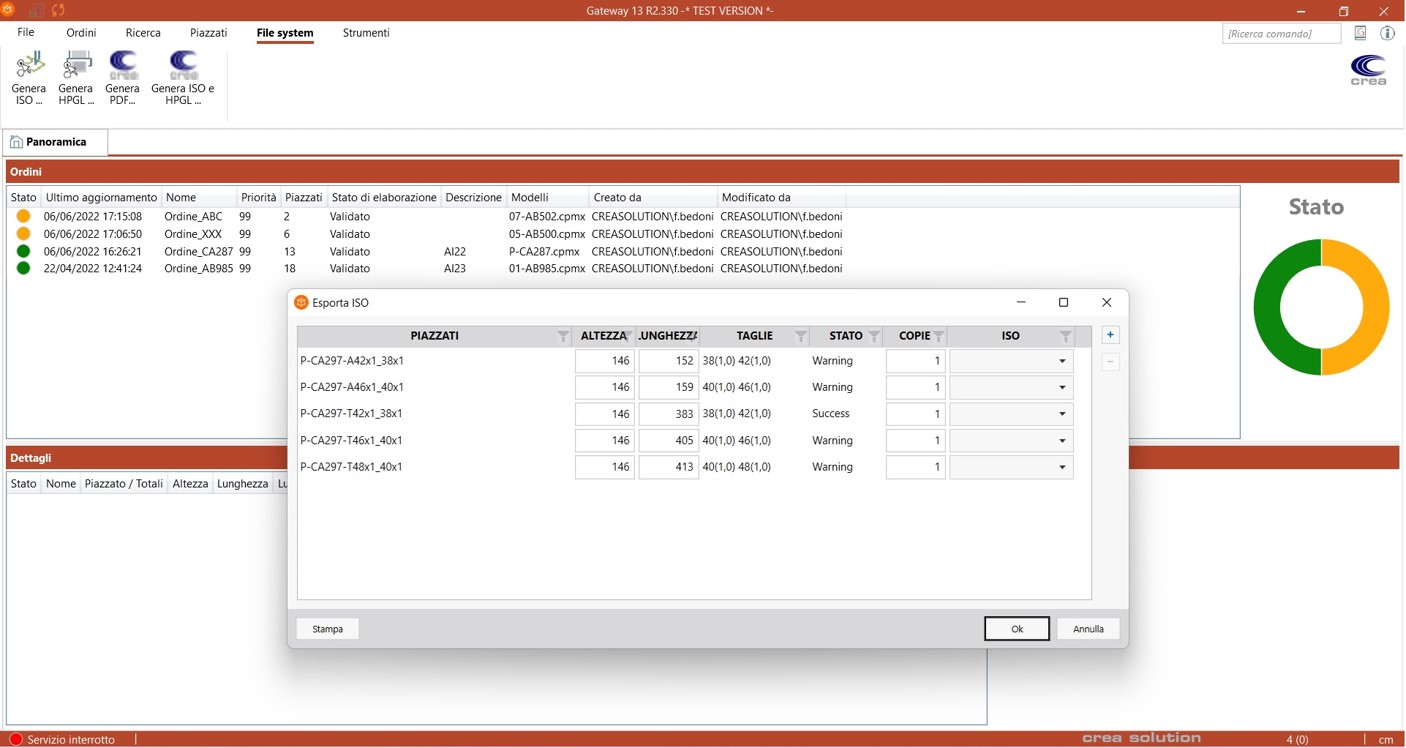

File System – Anteprima importazione : Ora nell’importazione dei piazzati per creare HPGL ed ISO è visibile nell’anteprima dati come altezza, lunghezza e taglie del piazzato.

Esportazione piazzati : Ora è possibile l’esportazione in multiselezione dei piazzati in file PDF
